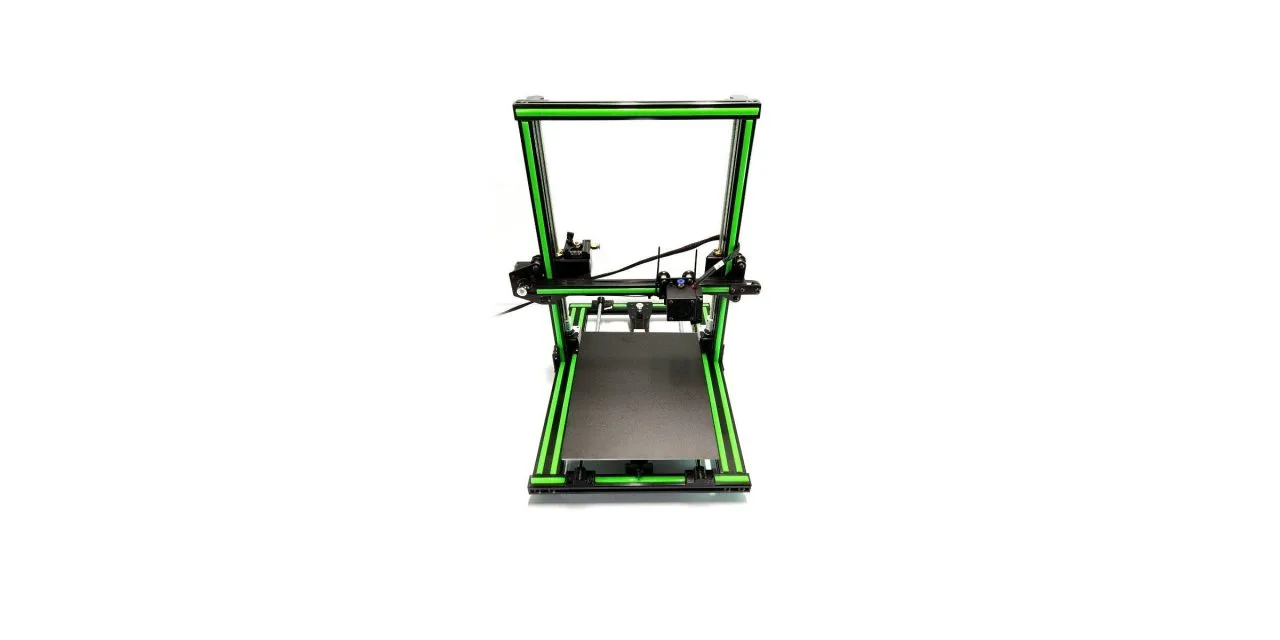

Prima impressione di Anet E10
Quando si tratta di kit per stampanti 3D fai-da-te, "Anet" è uno dei produttori più noti. Con Anet A8 e Anet A6 (Revisione di AXETUM Anet) il produttore ha già introdotto sul mercato due kit di stampanti poco costosi, che sono stati particolarmente ben accolti dalla comunità e offrono ancora una buona introduzione al mondo della stampa 3D. La Anet E10 è un'altra stampante 3D fai-da-te che fornisce solo le parti per l'assemblaggio. Ciò che rende questo modello così interessante è, da un lato, la configurazione Bowden e il telaio in alluminio.
Dotazione
L'Anet E10 viene fornito come kit che, a differenza delle altre stampanti 3D Anet DIY, è in gran parte pre-assemblato. Per un trasporto sicuro, tutte le parti sono incorporate in diversi inserti in polistirolo. Le 3 parti più grandi del kit formano le due parti del telaio preassemblate, così come il centro di controllo, che include l'alimentatore e la scheda madre. La fornitura comprende anche un set di viti e attrezzi, 2x 10 metri di filamento PLA bianco, una pellicola permanente e una piccola spatola. Oltre alle istruzioni di montaggio in formato cartaceo, è inclusa anche una chiavetta USB con file di configurazione, ulteriori istruzioni, software per stampante 3D e file di stampa finiti. Quello che manca nella fornitura è un paio di pinze per allentare le fascette.
Assemblaggio di Anet E10
A causa del pre-assemblaggio della stampante 3D, l'assemblaggio viene eseguito dopo circa 30 minuti. Di conseguenza, l'Anet E10 riduce i tempi di costruzione di a Anet A6 o A8 chiaramente, tuttavia ci sono degli errori da parte del produttore nel premontaggio. Soprattutto con la nostra copia di prova è successo che la cinghia dentata dell'asse Y era tutt'altro che attaccata affettuosamente e doveva essere completamente ritensionata e fissata. Inoltre, Anet ha preassemblato lo stepper dell'asse Z in modo tale che quando i motori sono collegati, il cavo collegato è garantito per rimanere bloccato sul letto di riscaldamento. Infine, è necessario ruotare entrambi i motori in modo che i connettori siano rivolti in avanti o di lato. Dovresti anche stare attento con le viti. A volte le viti sono già così strette che difficilmente possono essere allentate, a volte le viti sono solo allentate nel foro.
Puoi guardare l'assemblaggio della nostra copia di prova in questo video.
L'intera costruzione viene eseguita in soli 8 passaggi. Le istruzioni di montaggio incluse sono illustrate e scritte in modo comprensibile. Il livello di difficoltà è mantenuto molto basso soprattutto con questo modello, in modo che la costruzione possa essere eseguita anche dal principiante della stampante 3D senza problemi. Il cablaggio di Anet E10 in particolare è estremamente semplice. I cavi sono già collegati alla scheda madre e all'alimentatore in modo che tu non debba più preoccuparti di questa parte del cablaggio. I singoli cavi dello stepper e dell'interruttore, così come il letto di riscaldamento sono chiaramente etichettati e sono semplicemente collegati.
Design e lavorazione
Telaio in alluminio

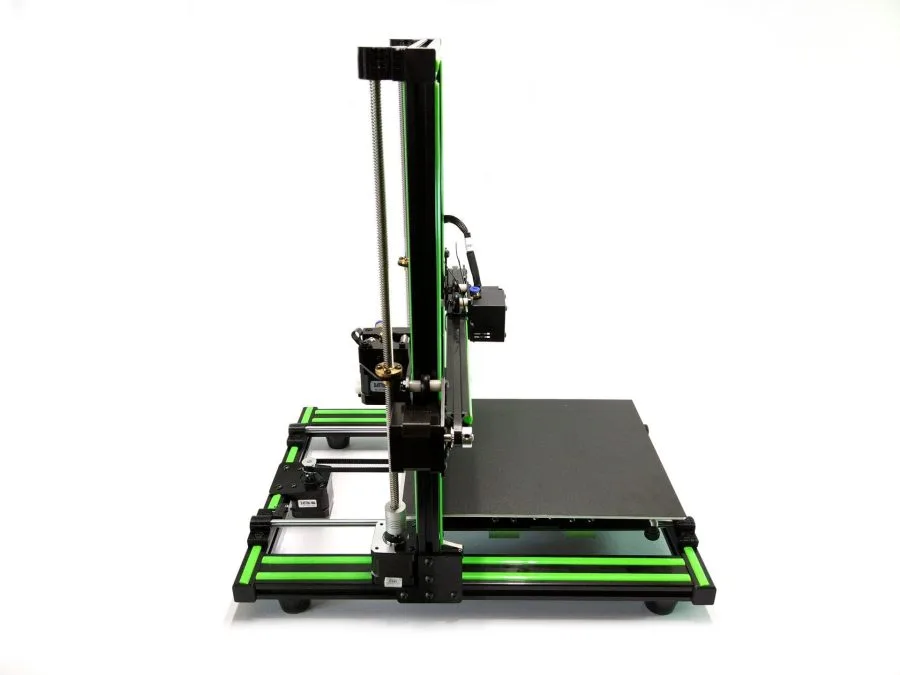

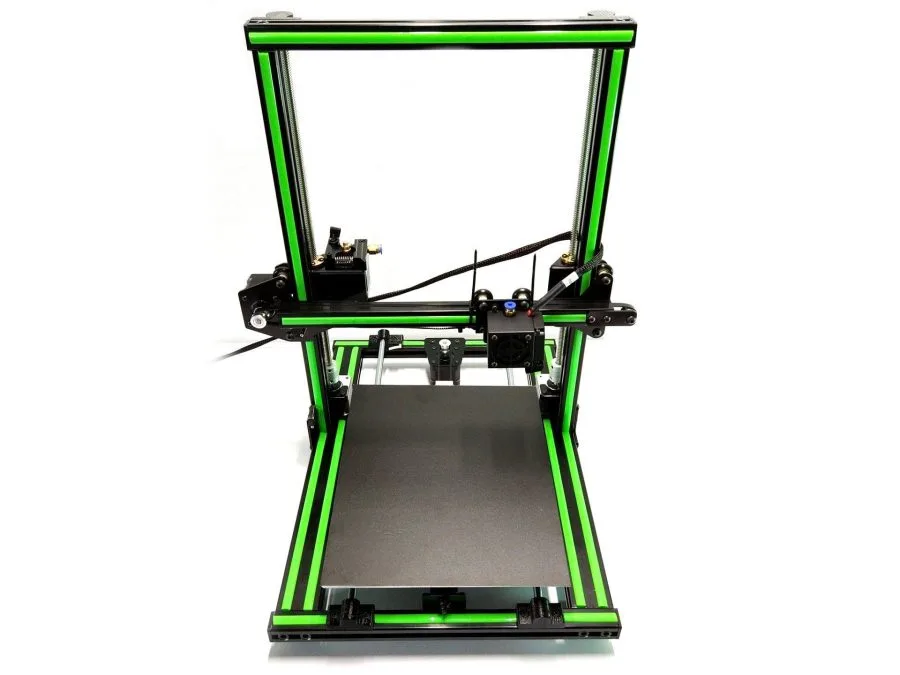

Il design di Anet E10 è basato principalmente su quello precedentemente pubblicato e di grande successo Creality CR-10 . La struttura del telaio è composta da profili a T in alluminio. Un grande vantaggio del telaio in alluminio rispetto al telaio in acrilico di Anet A8 resp. Anet A6, è la migliore stabilità, che allo stesso tempo garantisce un'immagine di stampa più accurata, nonché la minore usura del telaio. L'acrilico in particolare è noto per rompersi o deformarsi in modo relativamente rapido sotto tensione costante e vibrazioni costanti. Per evitare vibrazioni, Anet E10 è dotato di un totale di 4 piedini in gomma. Sfortunatamente, Anet ha deciso di realizzare i supporti per gli alberi da un materiale di stampa 3D. Qui sarebbero stati desiderabili staffe di qualità superiore.
focolaio

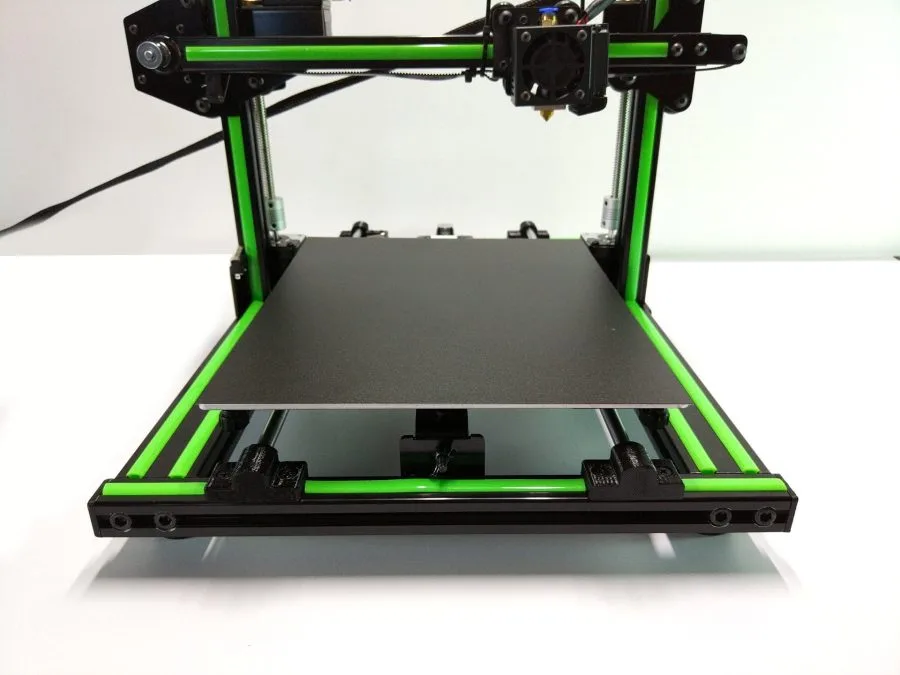

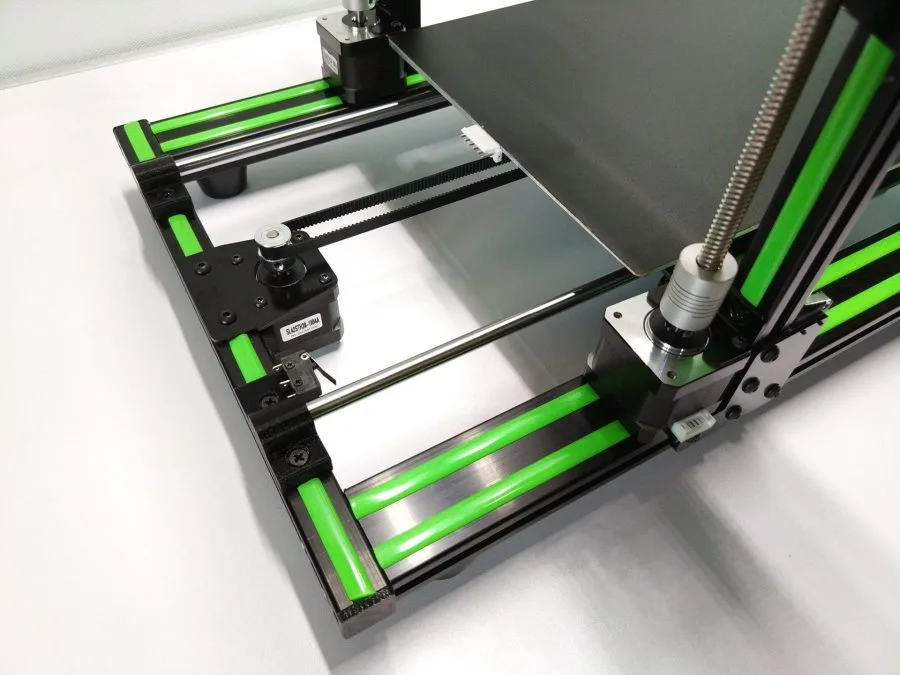

Il piano di stampa o focolaio di Anet E10 viene spostato sull'asse Y tramite cuscinetti scorrevoli. È già disponibile un tendicinghia, il che significa che la stampante 3D non deve essere prima convertita. Il volume di stampa di Anet E10 è ancora più compatto. Con soli 220 x 270 x 300 mm, l'area di stampa è leggermente più compatta dell'area di stampa di 300 x 300 x 400 mm del Creaty CR-10, Criticare è l'attaccamento della cintura. Questo è tenuto solo da due teste di vite.
Bowden estrusore

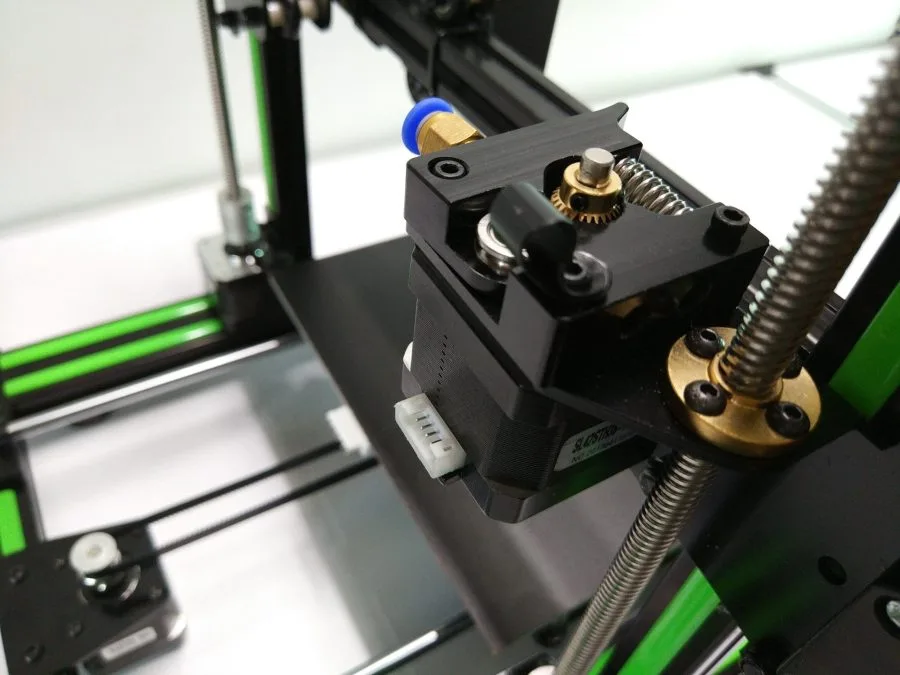

L'estrusore è del tipo "Bowden". A differenza del "Direct Extruder", il "Bowden Extruder" ha lo stepper, che guida il filamento, non sull'asse X, ma è attaccato separatamente alla stampante. Di conseguenza, c'è un peso notevolmente inferiore sull'asse X, che allevia il carico e allo stesso tempo consente una velocità di stampa significativamente più alta. A causa della maggiore distanza tra l'estrusore e l'ugello, l'estrusore Bowden presenta anche degli svantaggi, il che rende molto più difficile, ad esempio, la stampa di filamenti morbidi. Un secondo passo-passo dell'asse Z con guida filettatura, che viene utilizzato, ad esempio, in Creality CR-10 semplicemente non lì. Il design dell'estrusore è da criticare. Il blocco di raffreddamento si trova direttamente sulla diapositiva, motivo per cui un tale blocco di raffreddamento è completamente sbagliato, poiché l'aria difficilmente può circolare. Poi c'è l'enorme ventola che soffia non solo sul blocco di raffreddamento ma anche sul blocco di riscaldamento. Ultimo ma non meno importante, il condotto del ventilatore è così piccolo che è anche di scarsa utilità e un condotto del ventilatore modificato difficilmente troverebbe spazio.
centralina

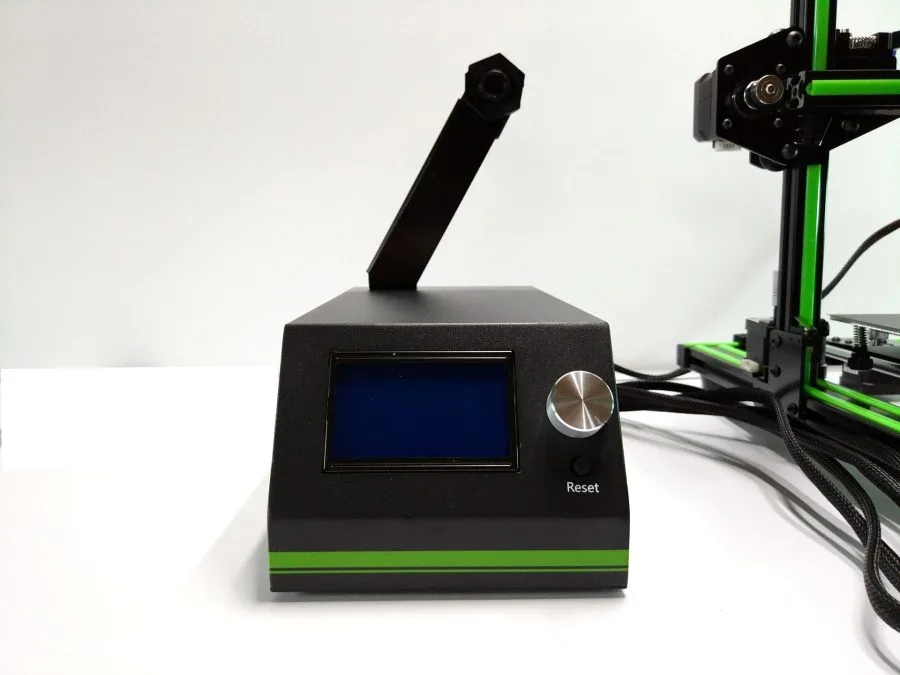

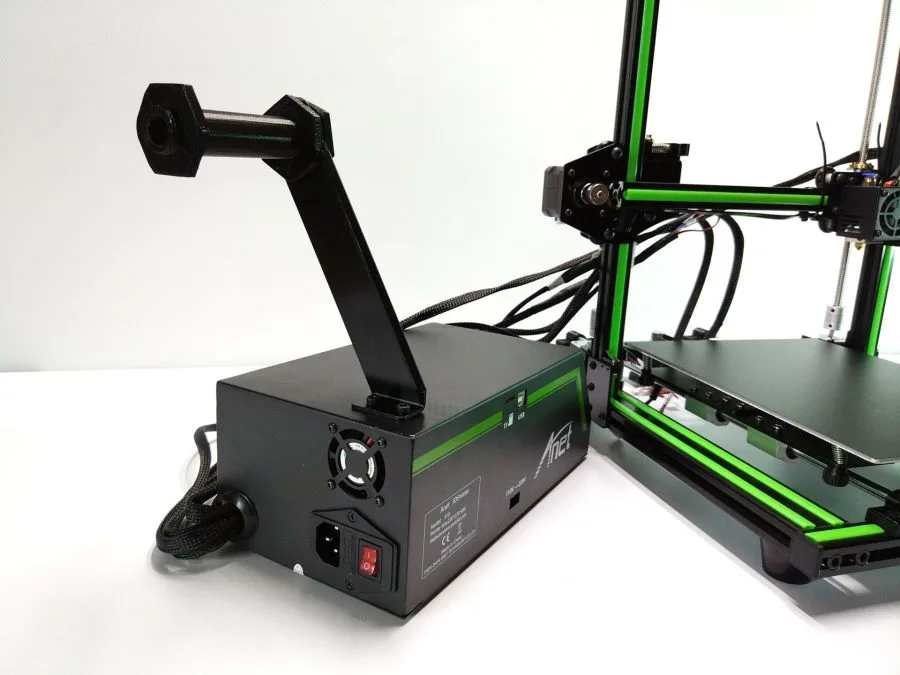

Scheda madre, alimentatore e display sono alloggiati in un'unità di controllo separata, separata da Anet E10. Grazie alla migliore gestione dei cavi, la stampante 3D sembra complessivamente più ordinata ed è più facile tracciare quale cavo porta e dove. Il display grafico (12864 LCD) è identico al display del Anet A6, Il funzionamento della stampante avviene tramite un controllo a pulsante singolo. Un miglioramento minore rispetto ai modelli precedenti di Anet è ora sull'interruttore a levetta posizionato sull'alimentatore. Una ventola molto piccola, ma più potente assicura che l'aria calda venga espulsa dall'alloggiamento di metallo.
qualità di lavorazione
La stampante 3D viene elaborata in base al prezzo. Tutti i componenti possono essere assemblati e avvitati insieme per adattarsi perfettamente. Non c'erano parti difettose, soprattutto con il nostro kit. Tuttavia, per quanto riguarda la qualità di elaborazione di tali kit di stampanti 3D fai-da-te, dovresti essere consapevole che riceverai anche un "pezzo del lunedì". La maggior parte delle volte, tuttavia, gli errori non sono gravi e sono limitati a viti rotte o fori non puliti.
Hardware e proprietà di stampa

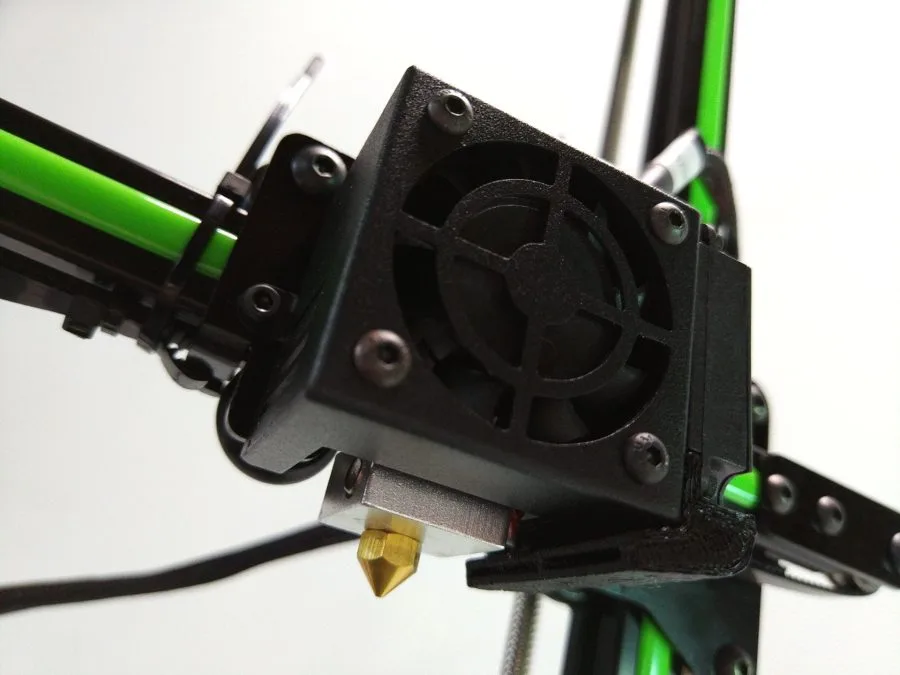

L'area di stampa di Anet E10 è di 220 x 270 x 300 mm. L'ugello in dotazione ha un diametro di 0.4 mm. L'altezza dello strato è compresa tra 0.1 e 0.4 mm. È possibile stampare diversi filamenti, dal tipico PLA e ABS all'HIPS o al legno. Secondo Anet, la precisione degli assi X e Y è 0.015 mm, quella dell'asse Z è 0.004 mm. La velocità di stampa massima è compresa tra 40 e 120 mm / s. I motori utilizzati sono motori passo-passo NEMA17 non specificati. Con la scheda madre, Anet rimane fedele a se stessa e continua a utilizzare Anet V2.0.
Calibrazione di Anet E10
Prima ancora di poter iniziare a stampare con Anet E10, è necessario completare la configurazione Bowden, calibrare i singoli assi della stampante 3D e livellare il focolaio. Le istruzioni di montaggio fornite in forma stampata non entrano in questo. Invece, è necessario seguire le istruzioni di assemblaggio digitale sulla scheda di memoria SD in dotazione. Spiega, tra l'altro, come si collega il tubo Bowden all'estrusore e allo stepper, come inserire correttamente il filamento e come calibrare i singoli assi o il focolaio. Abbiamo riassunto approssimativamente i singoli passaggi nel seguente video.
Ecco un'altra lista di controllo da considerare prima di stampare per la prima volta.
- I cavi sono collegati correttamente?
- Tutte le viti sono serrate?
- Tutti gli assi sono calibrati e il focolaio è livellato?
- Le cinghie sono allungate?
- Il letto riscaldante, la slitta e l'asse Z possono muoversi liberamente?
la qualità di stampa
Se hai eseguito correttamente i passaggi precedenti, nulla ostacola la prima stampa. I file di stampa GCODE pronti sono già sulla scheda di memoria SD. Il produttore fornisce anche una versione leggermente precedente di Cura che include un file di configurazione, in modo che tu possa anche creare i tuoi file di stampa senza grandi deviazioni. Tuttavia, consigliamo l'attuale versione di Cura direttamente tramite il sito Web Ultimaker (Link) da scaricare.
Per stampare è sufficiente inserire la scheda di memoria SD nell'apposito slot del centro di controllo e selezionare “Init” dal menu di selezione. SD-Card", che significa qualcosa come "inizializza la scheda di memoria SD". Successivamente è possibile accedere alla struttura delle cartelle della scheda di memoria e avviare il primo tentativo di stampa selezionando il file desiderato. In alternativa è anche possibile utilizzare l'interfaccia USB delle schede madri inviano un file alla stampante per avviare la stampa. Tutti i driver si trovano sulla scheda di memoria SD inclusa.
Dopo l'avvio di un lavoro di stampa, il piano di stampa e l'ugello vengono portati alla temperatura specificata nel GCODE. La temperatura preimpostata è solitamente di 50°C per il piano riscaldante e di 200°C per l'ugello. Provalo qui! Filamenti diversi richiedono temperature diverse e anche con lo stesso tipo di filamento ci sono sicuramente differenze. La maggior parte dei produttori di filamenti indica una temperatura di stampa sulla confezione del filamento. Lo stesso vale per il filamento fornito da Anet, che dovrebbe essere stampato tra 190 ° C e 210 ° C.
Il nostro primo tentativo di stampa è stato un piccolo "XYZ Calibration Cube", creato utilizzando il file di configurazione di Cura fornito. Un vantaggio del cubo è che può essere stampato in un tempo molto breve e la precisione dei singoli assi può essere verificata allo stesso tempo. Il letto di riscaldamento è stato impostato a 50 ° C e il blocco di riscaldamento a 200 ° C per impostazione predefinita. L'Anet E10 ha dovuto lottare con la temperatura del blocco riscaldante. Il problema è che la ventola soffia non solo sul blocco di raffreddamento ma anche sul blocco di riscaldamento allo stesso tempo. Per portare la stampante 3D in temperatura, è necessario coprire la parte inferiore della ventola con del nastro adesivo.
Il risultato di stampa è stato abbastanza accettabile, soprattutto al primo tentativo di stampa, anche se era visibile un "effetto distorsione". Dopo un po' di messa a punto, senza apportare modifiche importanti alla stampante, la Anet E10 ha ottenuto risultati di stampa che corrispondono a quelli di una Anet A6 modificata e ha ottenuto strati appena visibili. Anche la pellicola permanente si è rivelata pratica, il che significa che non è necessario utilizzare nastro blu o nastro adesivo. Tutte le stampe precedenti hanno aderito ottimamente alla pellicola permanente ed erano estremamente facili da rimuovere.
